單三相電機控制實訓考核裝置，儀表及電機實訓柜
2026-04-13 09:07
DB-DL09 儀表照明及單三相電機控制實訓裝置

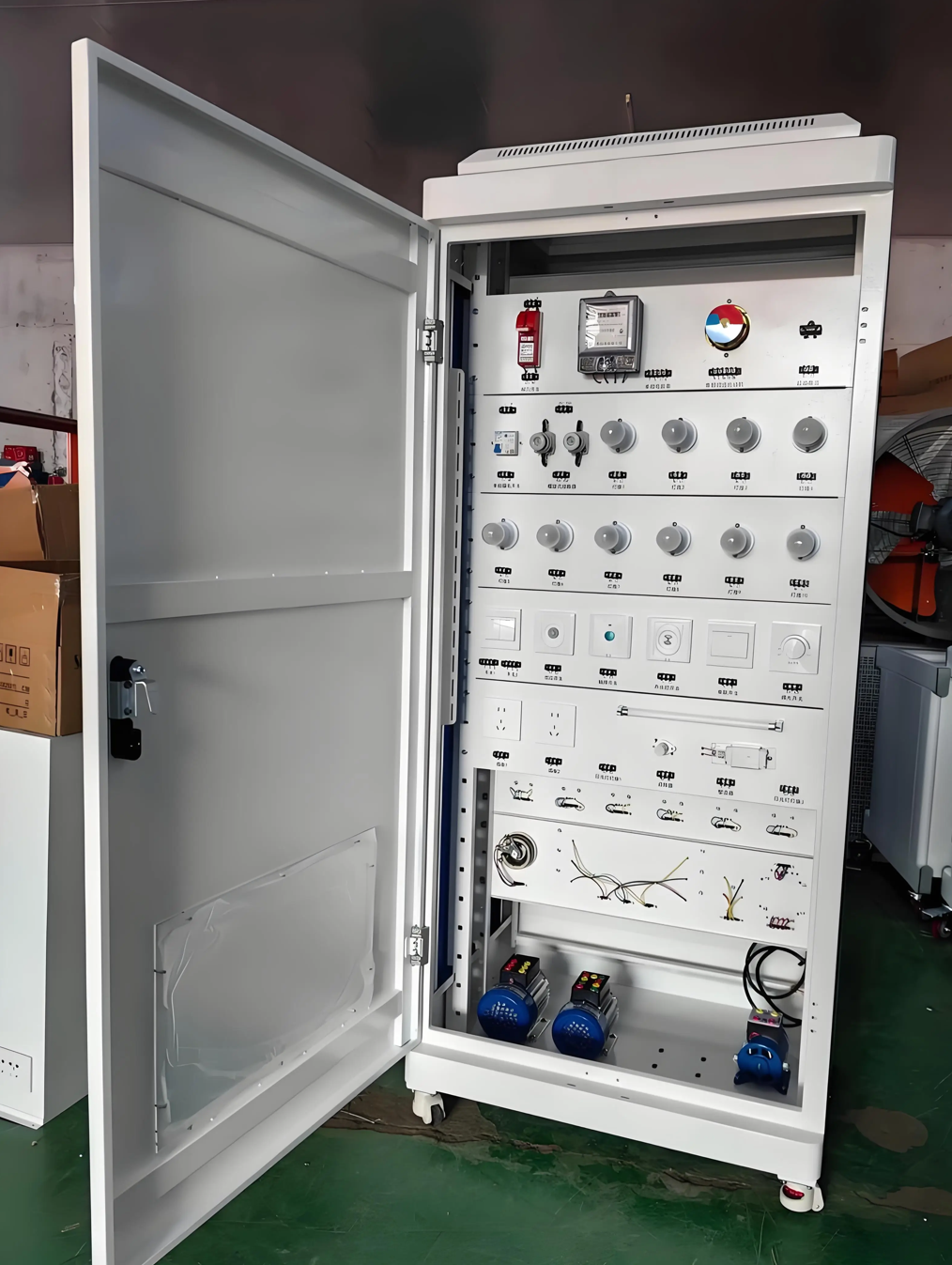

參考圖片
儀表照明及單三相電機控制實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。儀表照明及單三相電機控制實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
一、技術參數：
1工作電源：三相四線供電 AC 380 V/220 V 50 Hz；
2外形尺寸：長（mm）×寬×高＝800×600×1700；
3負荷容量：≤1kVA。
4安全保護：漏電保護動作電流：≤30mA、漏電保護動作反應時間：≤0.1S；具有過壓、過流、過載、漏電保護措施，符合國家相關標準
二、實訓考核設備的功能：
1、工廠電氣控制箱電路的安裝；
2、交流異步電動機的點動控制電路連接；
3、交流異步電動機的單向連續轉動的控制電路連接；
4、三相異步電動機直接起動、停車的控制電路連接；
5、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接
7、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8、三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
9、三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
10、定子繞組串聯電阻啟動控制電路的連接；
11、三相交流異步電動機能耗制動控制電路的連接；
12、三相交流異步電動機反接制動控制電路的連接；
13、多臺（3臺及以下）電動機的順序控制電路的連接
14、電動機的往返行程控制電路的連接；
15、雙速電動機調速控制電路的連接；
16、簡單的繼電器程序控制電路連接；
17、普通車床控制電路的連接；
18、電動葫蘆控制電路的連接
19、三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
20、兩地控制電路的連接；
21、雙重聯鎖的正反轉控制電路的連接；
22、按鈕切換的雙速電動機調速控制電路的連接；
23、時間繼電器切換的雙速電動機調速控制電路的連接；
24、半波整流能耗制動控制電路的連接；
25、速度繼電器配合的反接制動控制電路的連接；
三、單三相電機控制實訓考核裝置配置：
1、單三相電機控制實訓考核設備以標準的配電柜為主柜，合理利用柜體的空間，科學地布置電器及配套實驗器材，面板裝有電流、電壓表及操作按鈕，內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、信號燈、轉換開關、電壓表、電流表以及電度表等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用，能滿足照明電路和電動機控制電路的實訓項目。
2、按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
3、配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
4、實訓考核設備元件配置：電控柜1臺：尺寸：800×600×1700 mm；材料：1.5mm厚度的冷軋鋼板。
